Mecanismos de transferência: controle de calor

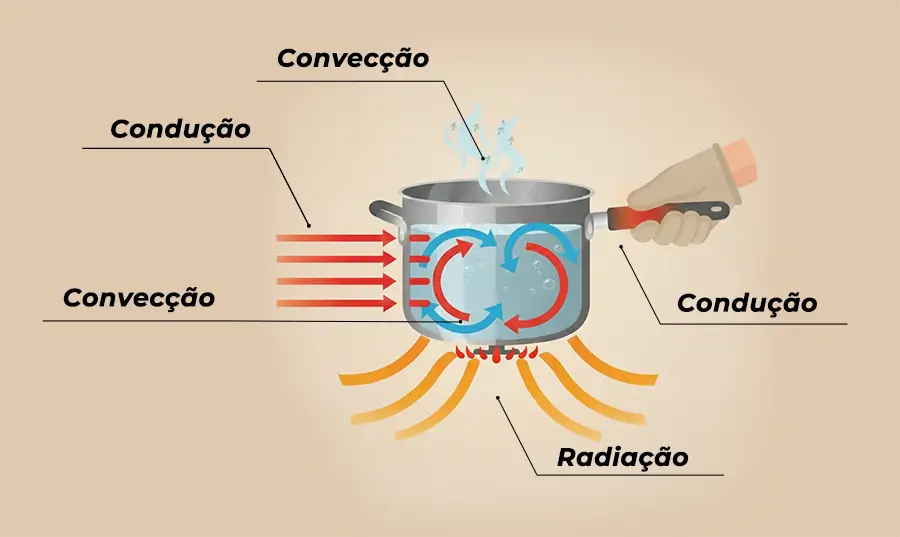

O fluxo de calor entre materiais é controlado por três mecanismos básicos: condução, convecção e radiação. Considere o cenário simples de aquecer água em uma panela como mostrado na Figura 1, que é frequentemente usado para explicar os três mecanismos.
Condução
Quando o calor flui através de um material sólido, isso ocorre por condução. Um exemplo de condução é o fluxo de calor do fogo, através do metal da panela, até a mão que segura o cabo da panela. A taxa de transferência de calor por condução depende da natureza química e da estrutura do material sólido. Se a panela da Figura 1 for uma frigideira de ferro fundido, o cabo de ferro pode ficar muito quente, e pode ser necessário usar uma luva térmica para tocar o cabo com a mão. Muitas panelas têm cabos feitos ou revestidos por um material diferente, como madeira ou plástico. A condução de calor através desses materiais é mais lenta do que através do metal, de modo que panelas com esses cabos frequentemente podem ser seguradas com a mão descoberta.
Convecção
Convecção é a transferência de calor pelo movimento de um fluido; seja um gás ou um líquido. Na Figura 1, a água aquecida move-se da base da panela, que está mais próxima da fonte de calor, para cima em direção à superfície mais fria. Nesse caso, a convecção envolve o movimento do líquido. De maneira semelhante, a convecção envolvendo o movimento de um gás é um processo que faz com que o ar quente e mais leve suba e o ar frio e mais denso afunde dentro de uma casa, resultando frequentemente em andares superiores mais quentes do que os inferiores.
Outro exemplo de convecção envolvendo um gás é mostrado na Figura 1, onde a água fervente evapora como vapor, que sobe da superfície quente da água e aquece o ar mais frio acima. Nesses exemplos, a convecção ocorre devido a diferenças de densidade e empuxo entre regiões quentes e frias do líquido ou do gás. Fluidos mais quentes e menos densos tenderão a subir, e fluidos mais frios e mais densos tenderão a descer.
Radiação
O calor também pode ser emitido por um material através de radiação na forma de ondas eletromagnéticas, como a radiação infravermelha (IR). A transferência de calor por radiação resulta na sensação de calor que sentimos quando aproximamos as mãos de uma chama, como mostrado na Figura 1, ou quando a luz solar aquece um telhado escuro ou um estacionamento asfaltado. Qualquer pessoa que ande descalça sobre pavimento asfáltico quente durante um dia ensolarado de verão experimenta o resultado da transferência de calor por radiação. A radiação também é o mecanismo pelo qual o telhado quente ou o pavimento asfáltico libera (ou emite) calor para o ar circundante e esfria quando o sol se põe.
Interação entre os mecanismos
Os três mecanismos frequentemente atuam simultaneamente em situações reais. Entender cada mecanismo e como eles interagem é essencial para projetar estratégias de controle térmico e isolamento.
A ciência da transferência de calor por condução

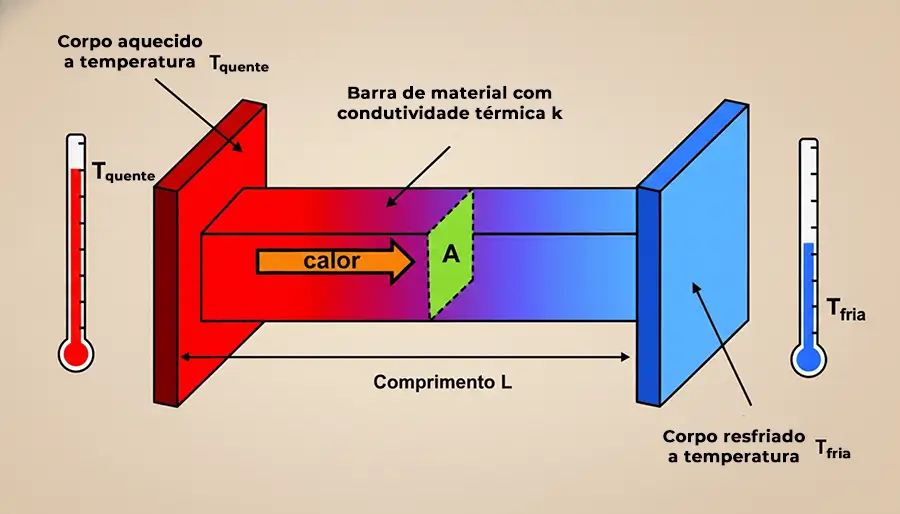

Para entender a transferência de calor por condução, considere a situação mostrada na Figura 2, onde uma barra retangular de um material específico é colocada em contato térmico nas extremidades entre dois corpos, cada um mantido a uma temperatura diferente e constante.
O corpo mais quente à esquerda está à temperatura Tquente, e o corpo mais frio à direita está à temperatura Tfrio, onde Tquente > Tfrio. Supondo que os outros lados da barra estejam isolados para evitar perda de calor por essas superfícies, energia térmica (Q) fluirá através da barra do material, do corpo mais quente para o corpo mais frio. A quantidade de calor conduzido dependerá de vários fatores, incluindo o tempo, a diferença de temperatura entre as duas extremidades da barra, o comprimento e a área da seção transversal da barra, e o material específico do qual a barra é fabricada.
Mais calor flui através da barra durante um período de tempo maior, portanto o calor (Q) é proporcional ao tempo (t) durante o qual a condução ocorre. O calor também é proporcional à diferença de temperatura (\Delta T = T_{\text{quente}} – T_{\text{frio}}), de modo que um ΔT maior leva a mais calor fluindo através da barra. Quando ambas as extremidades estão à mesma temperatura, não haverá fluxo de calor. Barras mais longas resultarão em menor transferência de calor, e o calor (Q) é, portanto, inversamente proporcional ao comprimento (L) da barra. Essa relação faz sentido intuitivamente se considerarmos que uma camada mais espessa de material isolante permitirá que menos calor seja transferido. Finalmente, mais calor fluirá através de uma barra com maior área de seção transversal (A). Considere, por exemplo, se uma segunda barra idêntica também fosse colocada em contato com os mesmos corpos quente e frio. A área total da seção transversal dobraria, e duas barras conduziriam o dobro do calor de uma única barra. Assim, o calor (Q) é proporcional à área de seção transversal (A) da barra.
Equação 1 — Quantidade de calor conduzido
Essas relações são descritas pela Equação 1, que descreve a quantidade de calor que flui através da barra. A constante de proporcionalidade k é chamada de condutividade térmica e depende do material do qual a barra é composta.
Q = k\,A\,\frac{T_{\text{quente}} – T_{\text{frio}}}{L}\; t
O calor (Q) é reportado em unidades SI de Joules (J) porque é energia. A taxa de fluxo de calor (H) é a taxa temporal de transferência de energia térmica, ou seja, a quantidade de calor Q transferida no tempo t, e é descrita pela Equação 2. A taxa de fluxo de calor tem unidades SI de Watts (W), onde 1 W = 1 J/s. A condutividade térmica é tipicamente reportada em unidades SI de Watt por metro por Kelvin (W·m⁻¹·K⁻¹).
Equação 2 — Taxa de fluxo de calor (potência)
H = \frac{dQ}{dt} = k\,A\,\frac{T_{\text{quente}} – T_{\text{frio}}}{L}
Materiais que são maus condutores de calor são úteis para isolar um edifício. Por essa razão, o conceito de resistência térmica (R) ou valor-R é comumente usado na construção. O valor-R é definido pela Equação 3 para uma placa (slab) de material de espessura L.
Equação 3 — Resistência térmica
R = \frac{L}{k\,A}
Quando se usa resistência por unidade de área (prática comum na construção), escreve‑se:
R' = \frac{L}{k}
Unidades: R em m²·K·W⁻¹ (SI) por área; historicamente o valor‑R é frequentemente reportado em unidades inglesas (ft²·°F·hr/Btu) — ao comparar materiais, um valor‑R só é significativo se a espessura do material também for informada.
As Equações 2 e 3 mostram que um material com maior valor‑R leva a uma menor taxa de fluxo de calor e, portanto, melhores propriedades de isolamento. A Tabela 1 do documento original lista os valores de condutividade térmica (k) e os R‑values calculados para algumas matérias, assumindo uma lâmina de 1 polegada de espessura; para uma lâmina de 2 polegadas, os R‑values seriam dobrados. Quando materiais são adicionados em camadas, os R‑values de cada camada se somam para dar o R‑value do conjunto.
O valor‑R do ar imóvel e seco é tão grande quanto o da maioria dos materiais de construção mostrados na Tabela 1, e de fato a eficácia de muitos isolantes comuns (por exemplo, mantas de fibra de vidro, placas de poliestireno expandido, etc.) se deve a bolsões de ar aprisionado. Como será descrito adiante, incorporar uma quantidade significativa de ar aprisionado também pode permitir que revestimentos atuem como isolantes.
Materiais de isolamento
O isolamento é projetado para resistir à transferência de energia térmica entre dois materiais em contato, e tipicamente desempenha essa função apresentando uma região de maior resistência térmica entre os materiais onde o fluxo condutivo de calor é reduzido. Como descrito acima, isolantes térmicos possuem baixas condutividades térmicas para ajudar a reduzir o fluxo de calor, e incluem materiais comuns de isolamento como fibra de vidro, perlita, lã de rocha e espumas orgânicas como poliuretano ou poliestireno expandido.
Embora normalmente pensemos em isolamento no contexto de manter nossas casas e edifícios aquecidos no inverno e frescos no verão, sua aplicação é prevalente em muitas outras indústrias. Exemplos vão desde o uso cotidiano do copo de poliestireno para evitar a transferência de calor do líquido quente para a mão que o segura, até mantas de fibra de vidro usadas em cavidades de paredes e tetos para ajudar a manter as temperaturas internas de edifícios, até sistemas sintáticos altamente projetados aplicados in situ usados para evitar o resfriamento de líquidos que fluem por dutos submarinos em produção de petróleo em águas profundas, garantindo seu fluxo contínuo.
Em instalações industriais como refinarias, plantas químicas e instalações de processamento de alimentos ou farmacêuticas, o isolamento é usado por múltiplas razões, incluindo conservação de energia (para, em última análise, economizar dinheiro), segurança (por exemplo, proteção da pele contra contato com superfícies quentes ou frias), controle de processo (por exemplo, manter uma temperatura específica para um vaso de reação, tubulação de transferência ou unidade de refrigeração) e prevenção de condensação em superfícies frias. A demanda global por energia está em constante aumento, e fatores como o aumento dos custos de energia e o impacto ambiental prejudicial da geração e uso de energia colocaram forte foco na conservação de energia.
Por mais úteis que sejam os tipos tradicionais de isolamento em vários contextos, eles também podem apresentar problemas únicos. Muitos tipos de materiais de isolamento são porosos (por exemplo, fibra de vidro) e absorverão prontamente umidade. À medida que o isolamento fica molhado, sua condutividade térmica aumentará rapidamente, e sua capacidade de impedir a transferência de calor fica comprometida.
Porque a eficácia é frequentemente perdida quando molhado, materiais de isolamento tradicionais frequentemente requerem uma barreira contra umidade ou um revestimento (jacketing) para mantê‑los secos. Revestimentos metálicos ou jacketing são comumente usados em ambientes industriais para proteger o isolamento da umidade, de danos por impacto e de outros elementos de intemperismo, como degradação por luz UV.
Mesmo com jacketing mecânico, a água frequentemente encontra caminho até o isolamento. No caso de substratos de aço isolados, como tubulações ou tanques em um ambiente industrial, o isolamento molhado pode levar à corrosão que progride por baixo do isolamento sem aviso. O problema de corrosão sob isolamento (CUI) é um problema comum e custoso para proprietários de instalações. Ele tipicamente só é detectado se houver uma falha catastrófica, como uma ruptura na parede de um tanque ou tubo, ou se houver inspeção regular do substrato. A inspeção pode ser difícil, pois requer a remoção do jacketing e do isolamento para observar visualmente o substrato.
A tecnologia de revestimentos pode ajudar a prevenir CUI por meio do desenvolvimento e uso de revestimentos com resistência à corrosão melhorada para o ambiente agressivo que existe sob o isolamento molhado. Outra forma pela qual os revestimentos estão sendo usados para atacar o problema de CUI é substituindo o isolamento por um revestimento de isolamento térmico aplicado como líquido.
| MATERIAL | k (W·m⁻¹·K⁻¹) | R (1 in) (m²·K·W⁻¹) |
|---|---|---|
| Ar (estático) | 0.026 | 0.977 |
| Alumínio | 237 | 0.00011 |
| Silicato de cálcio | 0.05 | 0.508 |
| Aço carbono | 54 | 0.00047 |
| Betão leve | 0.10–0.30 | 0.254–0.085 |
| Betão denso | 1.0–1.8 | 0.025–0.014 |
| Cobre | 398 | 0.000064 |
| Diamante | 1000 | 0.000025 |
| EPS (poliestireno expandido) | 0.03 | 0.847 |
| Vidro (borossilicato) | 1.14 | 0.022 |
| Microsferas de vidro oco | 0.03 | 0.847 |
| Perlite | 0.03 | 0.847 |
| PMMA (Plexiglas) | 0.19 | 0.134 |
| Espuma de poliuretano | 0.03 | 0.847 |
| Lã de rocha | 0.04 | 0.635 |
| Aerogel de sílica | 0.012 | 2.117 |
| Aço inoxidável (tipo 304) | 15 | 0.00169 |
| Água | 0.60 | 0.042 |
| Madeira (pinus) | 0.09 | 0.282 |
Nota: R (1 in) calculado por R’ = L / k com L = 0,0254 m. Para outras espessuras, multiplique R’ pela espessura em metros.
Revestimentos de isolamento térmico
Revestimentos de isolamento térmico são revestimentos funcionais que inibem a transferência de calor ao retardar o mecanismo de condução por meio de sua baixa condutividade térmica. Como descrito acima, uma vez que a condutividade térmica é uma propriedade volumétrica, a capacidade de isolamento depende da espessura do filme. A condutividade térmica do revestimento de isolamento não depende da superfície do filme, ou seja, ele pode estar sujo, de cores diferentes ou coberto por outro revestimento e ainda assim fornecer o mesmo poder isolante.
Revestimentos de isolamento estão disponíveis há aproximadamente duas décadas, e seu uso cresceu particularmente no segmento de revestimentos de proteção para aplicações comerciais e industriais. Normalmente empregados em camadas espessas com espessuras totais de filme seco (DFT) de 40 mils (≈ 1 mm) ou mais, às vezes são aplicados em várias demãos para atingir a espessura desejada.
Revestimentos de isolamento geralmente são aplicados por spray, mas alguns fabricantes também recomendam pincel, rolo ou desempenadeira. A espessura do filme dependerá do propósito e do poder isolante requerido. Usos funcionais comuns incluem proteção de pessoal, gestão de energia e controle de condensação.
Um uso típico de revestimentos de isolamento é fornecer proteção ao pessoal contra contato acidental com uma superfície quente. Em ambientes industriais existem muitas superfícies metálicas quentes, como tubulações de transferência de vapor, que estão acima da temperatura que causará queimaduras na pele se tocadas. Uma pessoa receberá uma queimadura de primeiro grau se sua pele ficar em contato com uma superfície acima de aproximadamente 60 °C por mais de cinco segundos.
Revestimentos de isolamento podem melhorar a segurança ao fornecer uma superfície revestida com temperatura superficial mais baixa do que o substrato metálico nu. Por exemplo, foi relatado que a temperatura superficial de um aço mantido a 82 °C foi reduzida para abaixo de 60 °C quando revestido com 75 mils DFT (≈ 1,9 mm) de um revestimento isolante com condutividade térmica de 0,08 W·m⁻¹·K⁻¹.
A maioria dos revestimentos de isolamento é recomendada para superfícies com temperaturas de serviço de até aproximadamente 177 °C. O grau em que a temperatura superficial é reduzida dependerá da temperatura do substrato, da espessura do filme e da condutividade térmica do revestimento. Também foi argumentado que o baixo fluxo de calor de revestimentos de isolamento deve permitir um tempo de contato mais longo com a superfície revestida em comparação com o metal nu, já que a quantidade de energia térmica transferida para a pele é menor do que para um substrato metálico nu à mesma temperatura superficial.
O isolamento com jacketing também é usado para proteção de pessoal; entretanto, quando a água penetra sob o jacketing, o isolamento torna-se menos eficaz e o jacketing pode ocultar corrosão sob isolamento (CUI – Corrosion Under Insulation). Revestimentos de isolamento têm a vantagem de aderirem intimamente ao substrato ou a um primer e, por não haver espaço para a água se estabelecer entre o isolamento e a superfície metálica, o CUI é eliminado. O sistema de revestimento precisa apenas ser inspecionado ocasionalmente para garantir que esteja intacto e protegendo o aço contra corrosão.
Substituir camadas espessas de isolamento tradicional e jacketing por um revestimento de isolamento aplicado como líquido também traz outras vantagens, incluindo maior facilidade de aplicação em termos de tempo de instalação e aplicação em superfícies com geometrias complexas, como curvas e conjuntos de válvulas. Revestimento de isolamento também pode ser usado com primers e topcoats para fornecer um sistema de revestimento com boas propriedades isolantes, além de durabilidade, resistência à água e resistência à corrosão.
Revestimentos de isolamento térmico também estão sendo usados para gestão de energia, e muitos fabricantes promovem seus produtos para tais usos. No entanto, existem poucos relatórios publicados de estudos de laboratório e de campo mostrando a capacidade de reduzir o consumo de energia em situações práticas.
Em um estudo, pequenos vasos foram preenchidos com um fluido e mantidos a uma temperatura constante, e a quantidade de energia necessária para manter a temperatura foi medida durante um período de 6 horas. Foi relatado que um vaso de aço revestido com 125 mils DFT (≈ 3,2 mm) de um revestimento isolante (k = 0,08 W·m⁻¹·K⁻¹) exigiu, em média, 22% menos energia em comparação com um vaso não revestido, em uma faixa de temperatura de 82 a 163 °C.
Prevenir condensação em superfícies frias é outra aplicação recomendada para revestimentos de isolamento. Por exemplo, se um tubo frio existir em um espaço mais quente com umidade, a condensação se formará quando a temperatura da superfície do tubo estiver abaixo do ponto de orvalho. Um substrato frio com um revestimento de isolamento apresentará uma superfície mais quente ao ar úmido e pode prevenir condensação se estiver acima do ponto de orvalho. Mitigar a condensação em superfícies metálicas frias também pode ajudar a prevenir corrosão.
Dissipando mitos e equívocos
Existem alguns mitos e equívocos comuns sobre revestimentos de isolamento térmico. Em particular, existe confusão sobre o valor‑R e reivindicações acerca da capacidade de revestimentos relativamente finos substituírem camadas mais espessas de isolamento tradicional.
Além disso, revestimentos “cool” para telhados e paredes são frequentemente discutidos em termos de seu poder isolante. No entanto, seu mecanismo de prevenção da transferência de calor é muito diferente em comparação com os revestimentos de isolamento térmico, e uma breve revisão dos mecanismos e da terminologia ajudará a navegar nas discussões entre as duas classes de revestimento.
Uma pergunta comum sobre revestimentos de isolamento térmico é se uma camada relativamente fina de revestimento pode substituir uma camada muito mais espessa de isolamento tradicional, como as mantas de fibra de vidro de 3,5 polegadas (usadas em paredes 2×4 na construção residencial). Essa questão é fácil de responder quando os conceitos de condutividade térmica e valor‑R são compreendidos. Uma manta de fibra de vidro de 3,5 polegadas, assumindo que não esteja comprimida nem molhada, espera‑se que tenha um valor‑R de 13 (unidades comumente usadas: ft²·°F·hr/Btu). Isso corresponde a uma condutividade térmica aproximada de 0,04 W·m⁻¹·K⁻¹ para a fibra de vidro. Para ter poder isolante equivalente, um revestimento de isolamento seco deveria apresentar um valor‑R similar.
Por exemplo, podemos calcular que um revestimento de isolamento com condutividade térmica k = 0,10 W·m⁻¹·K⁻¹ teria, para uma espessura de 1 polegada (0,0254 m), o valor‑R por unidade de área:
R'=\dfrac{L}{k}=\dfrac{0.0254\ \text{m}}{0.10\ \text{W}\cdot\text{m}^{-1}\cdot\text{K}^{-1}}=0.254\ \text{m}^2\cdot\text{K}\cdot\text{W}^{-1}
Para uma espessura de 3,5 polegadas (0,0889 m), o valor‑R seria:
R'_{3.5\ \text{in}}=0.254\times 3.5=0.889\ \text{m}^2\cdot\text{K}\cdot\text{W}^{-1}
Portanto, mesmo aplicada na mesma espessura que uma manta de fibra de vidro R‑13 (3,5 in), esse revestimento com k = 0,10 W·m⁻¹·K⁻¹ não forneceria o mesmo poder isolante.
Por outro lado, um revestimento de isolamento com k = 0,035 W·m⁻¹·K⁻¹ (similar à fibra de vidro) teria, para 1 polegada (0,0254 m):
R'=\dfrac{0.0254\ \text{m}}{0.035\ \text{W}\cdot\text{m}^{-1}\cdot\text{K}^{-1}}=0.726\ \text{m}^2\cdot\text{K}\cdot\text{W}^{-1}
e para 3,5 polegadas (0,0889 m):
R'_{3.5\ \text{in}}=0.726\times 3.5=2.54\ \text{m}^2\cdot\text{K}\cdot\text{W}^{-1}
Assim, um revestimento com condutividade térmica semelhante à da manta de fibra de vidro pode fornecer nível de isolamento comparável, mas exigiria aplicação em espessura próxima a 3,5 polegadas (≈ 88,9 mm).
Fica claro, portanto, que uma espessura típica de revestimento (por exemplo, 3 mm DFT) não é equivalente a uma camada espessa de isolamento tradicional (por exemplo, 3,5 in ≈ 88,9 mm).
Como descrito no início deste artigo, revestimentos “cool” para telhados e paredes são outra classe de revestimento que pode ajudar na gestão de energia. Às vezes, eles são discutidos em termos de seu poder isolante, o que pode gerar confusão diante da discussão sobre revestimentos de isolamento térmico. Aqui, “isolamento” descreve a inibição da transferência de calor via condução. Já os revestimentos cool‑roof e cool‑wall evitam ganho de calor solar atuando principalmente sobre o mecanismo de transferência por radiação.

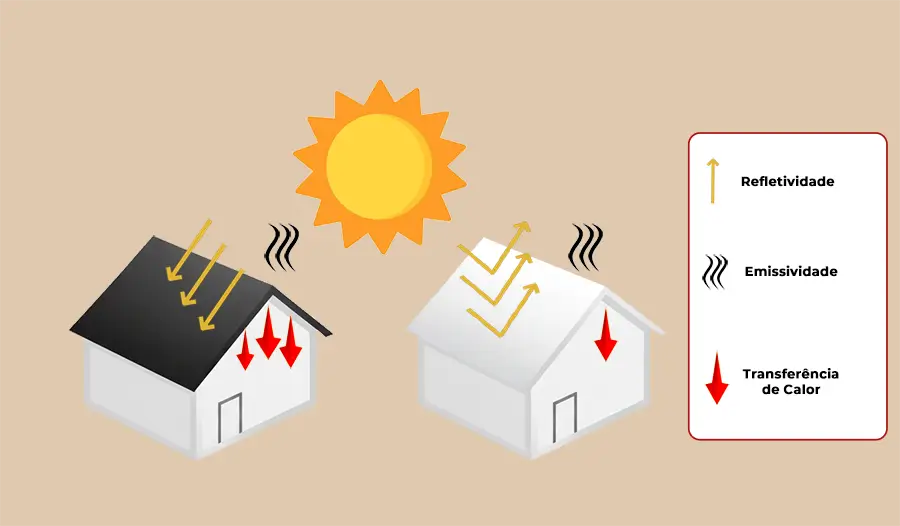

Considere a situação mostrada na Figura 3, onde um telhado escuro é exposto à luz solar. O sol emite energia na forma de radiação eletromagnética (ultravioleta, visível e infravermelho) que atravessa a atmosfera e atinge a superfície do telhado. Uma superfície escura tem baixa refletância solar, ou seja, reflete muito pouco (cerca de 5–20%) da radiação solar. O telhado escuro absorve a maior parte da luz solar, o que aquece o telhado. Parte dessa energia é eventualmente emitida de volta ao ambiente como radiação infravermelha.
A maioria dos substratos não metálicos tem alta emissividade, e um material de telhado escuro, como telhas asfálticas ou membranas EPDM, emitirá grande parte do calor para o ambiente. Entretanto, parte do calor absorvido pelo telhado não é emitida para o ambiente e sim transferida para o interior do edifício, causando ganho de calor e aumentando a necessidade de ar‑condicionado para manter o conforto interno.
O telhado claro (Figura 3) está sujeito à mesma energia solar incidente. No entanto, superfícies brancas ou claras refletem muito mais (aproximadamente 55–90%) da radiação solar em comparação com superfícies escuras. Além de maior refletância solar, telhados claros também costumam ter alta emissividade térmica, de modo que menos da energia absorvida é transferida para o interior do edifício, resultando em menor ganho de calor. Revestimentos cool‑white para telhados, frequentemente baseados em tecnologia elastomérica acrílica, são usados para reduzir o ganho de calor por radiação solar e podem ajudar na gestão de energia do edifício.
Conclusão
Revestimentos de isolamento térmico são uma classe funcional de revestimentos projetados para reduzir a transferência de calor por condução, graças à sua baixa condutividade térmica e à possibilidade de aplicação em camadas relativamente espessas. Eles oferecem benefícios práticos em termos de proteção de pessoal, gestão de energia e controle de condensação, além de poderem reduzir o risco de corrosão sob isolamento quando usados em substituição ao isolamento tradicional com jacketing.
No entanto, a eficácia de um revestimento de isolamento depende criticamente de sua condutividade térmica e da espessura aplicada. Revestimentos finos típicos não são equivalentes a camadas espessas de isolamento tradicional a menos que apresentem condutividades térmicas muito baixas e sejam aplicados em espessuras comparáveis. Alegações de substituição de grandes espessuras de isolamento por camadas finas devem ser avaliadas com base em dados de condutividade, valores‑R e medições de desempenho em condições reais.
Do ponto de vista de formulação, a principal contribuição para as propriedades isolantes vem dos preenchimentos de baixa condutividade (por exemplo, microesferas de vidro oco, aerogel de sílica, perlita) incorporados em altas cargas dentro de uma matriz polimérica. Problemas práticos de aplicação, como fissuração por retração e formação de bolhas em filmes espessos, exigem atenção de formulação e controle do processo de secagem.
Embora existam estudos laboratoriais e de campo que mostram reduções de consumo de energia e melhorias de desempenho em aplicações específicas, a literatura pública ainda é limitada. Avaliações caso a caso, medições padronizadas de condutividade térmica (por exemplo, ASTM C177, ASTM C518) e ensaios de campo são necessários para validar reivindicações de desempenho e para orientar a seleção de sistemas em aplicações industriais e comerciais.
Em resumo, revestimentos de isolamento térmico representam uma tecnologia promissora com vantagens práticas claras, mas sua adoção generalizada requer avaliação técnica cuidadosa, especificação adequada de materiais e espessuras, e evidências de desempenho em serviço para garantir que atendam aos objetivos de economia de energia, segurança e proteção contra corrosão.
